Застосування БУАВР, схеми АВР. Приклади.
Застосування БУАВР, схеми АВР
Альбом схем АВР на базі блоків керування автоматичним увімкненням резерву сімейства БУАВР.М.
Приклад реалізації АВР на струм до 6300 ампер із двома мережевими вводами, двома навантаженнями, секційним вимикачем, для трансформаторних підстанцій, з підвищеною стійкістю до перевантажень за напругою та резервуванням оперативного живлення від ДБЖ. Схему реалізовано на автоматичних вимикачах серії ВА-45 з мотор-приводом, керуванням від БУАВР.C.220.220.Т, блокуванням від перемикання між вводами за перевантаження або короткого замикання в навантаженні, можливістю керування АВР в автоматичному та ручному режимі, індикацією стану АВР.
Приклад реалізації АВР на струм до 6300 ампер із двома мережевими вводами, двома навантаженнями, секційним вимикачем, для трансформаторних підстанцій, з підвищеною стійкістю до перевантажень за напругою. Схему реалізовано на автоматичних вимикачах типу ВА50-45Про з мотор-приводом, керуванням від БУАВР.C.220.12/24.Т, блокуванням від перемикання між вводами за перевантаження або короткого замикання в навантаженні та індикацією положення автоматичних вимикачів.
Приклад реалізації АВР на струм до 6300 ампер із двома мережевими вводами, двома навантаженнями, секційним вимикачем, для трансформаторних підстанцій, з підвищеною стійкістю до перевантажень за напругою. Схему реалізовано на автоматичних вимикачах серії Электрон Э06, Э16, Э25, Э40 з мотор-приводом, керуванням від БУАВР.C.220.12/24.Т, блокуванням від перемикання між вводами за перевантаження або короткого замикання в навантаженні, можливістю керування АВР в автоматичному та ручному режимі та індикацією положення автоматичних вимикачів.
Приклад реалізації АВР на струм до 1600 ампер із двома мережевими вводами, двома навантаженнями, секційним вимикачем, для трансформаторних підстанцій, з підвищеною стійкістю до перевантажень за напругою. Схему реалізовано на автоматичних вимикачах серії LZM3, LZM4 EATON (MOELLER) з мотор-приводом, керуванням від БУАВР.C.220.220.Т, блокуванням від перемикання між вводами за перевантаження або короткого замикання в навантаженні, можливістю керування АВР в автоматичному та ручному режимі та індикацією положення автоматичних вимикачів, резервуванням оперативного живлення від UPS.
Приклад реалізації АВР на струм до 1600А з двома мережевими вводами й одним навантаженням для трансформаторних підстанцій, з підвищеною стійкістю до перевантажень за напругою.
Схему реалізовано на автоматичних вимикачах серії NZM EATON (MOELLER) з мотор-приводом, блокуванням від перемикання між вводами за перевантаження або короткого замикання в навантаженні, можливістю керування АВР в автоматичному та ручному режимі та індикацією положення автоматичних вимикачів, індикацією стану вводів.
Приклад реалізації АВР із секційним вимикачем і забороною автоматичного відновлення роботи від двох вводів.Схему реалізовано на автоматичних вимикачах типів: ВА52-41, ВА53-41, ВА55-41, ВА56-41, ВА53-43, ВА55-43, ВА56-43 з електромагнітним приводом, керуванням від БУАВР.С.220.12/24.T, двома вводами, двома групами навантажень, із секційним вимикачем, захистом від перемикання між вводами за перевантаження або короткого замикання в навантаженні, можливістю керування АВР в автоматичному та ручному режимі, індикацією стану АВР.
Приклад реалізації АВР на 2 вводи й одне навантаження, з підвищеною стійкістю до перевантажень за напругою, на автоматичних вимикачах типу ВА52-41, ВА53-41, ВА55-41, ВА56-41, ВА53-43, ВА55-43, ВА56-43. Керування від БУАВР.КИ.220.12/24.Т. Схема має електричне блокування автоматичних вимикачів, захист від перемикання між вводами за перевантаження або короткого замикання в навантаженні, індикацію стану вводів та індикацію стану АВР, можливість керування АВР в автоматичному та ручному режимі.
Керівництво із застосування БУАВР.С з використанням автоматичних вимикачів серії Тмах виробництва АВВ, типорозміри Т4 – Т6 на струми (250-1000)Аз моторно-пружинним приводом, керуванням від БУАВР.С.220, двома вводами, двома групами навантажень, із секційним вимикачем, електричним блокуванням автоматичних вимикачів, захистом від перемикання між вводами за перевантаження або короткого замикання в навантаженні, можливістю керування АВР в автоматичному та ручному режимі.
Приклад побудови АВР на струми 100 – 630 ампер на автоматичних вимикачах типу Compact NS100 – NS630 Schneider Electric, з мотор-редуктором для зведення вмикальних пружин, керуванням від БУАВР.КИ.220.220.Т і БУАВР.ЭА.220.220.Т, з двома мережевими вводами, дизель-генераторною установкою та навантаженнями 1-ї і 2-ї категорії, блокуванням від перемикання між вводами за перевантаження або короткого замикання в навантаженні, резервуванням оперативного живлення від UPS, можливістю керування АВР в автоматичному та ручному режимі, індикацією стану вводів і положення перемикачів.
Нові ефективні рішення побудови пристроїв автоматичного введення резерву (АВР)Схема АВР з двома вводами й одним навантаженням на максимальні струми 125-1800 ампер на моторизованих перемикачах серії ATyS 3s з електричним і механічним блокуванням (виробник Socomec), керуванням від БУАВР.КИ.220, можливістю керування АВР в автоматичному та ручному режимі, індикацією стану вводів і положення перемикача
Керівництво із застосування БУАВР.С з використанням автоматичних вимикачів серії Тмах виробництва АВВ, типорозміри Т1-Т3 на струми (160-250)А з електромагнітним приводом, керуванням від БУАВР.С.220, двома вводами, двома групами навантажень, із секційним вимикачем, електричним блокуванням автоматичних вимикачів, захистом від перемикання між вводами за перевантаження або короткого замикання в навантаженні, можливістю керування АВР в автоматичному та ручному режимі.

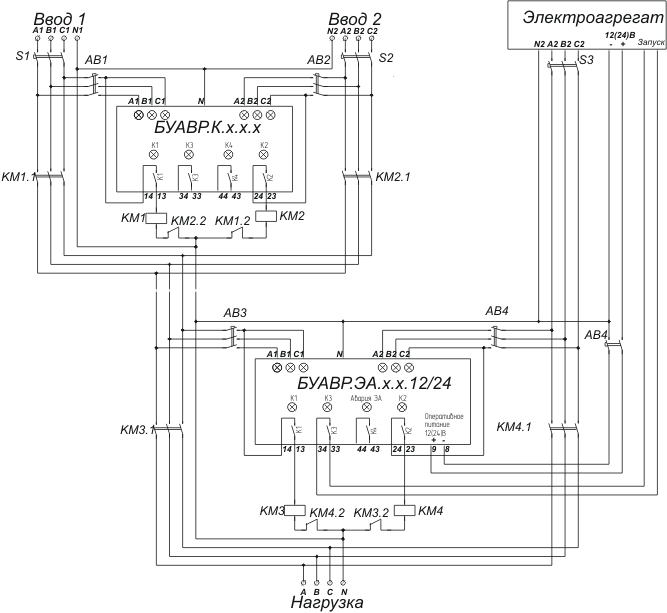

Схема АВР з 2 мережевими вводами, ДЕС і одним навантаженням, на контакторах, з керуванням від БУАВР.КИ і БУАВР.ЭА.У схемі передбачено: електричне блокування контакторів, сигналізацію стану мережевих вводів і сигналізацію роботи від ДЕС.
QF1-QF4 — автоматичні вимикачі 1А, 1п відс.С(В) 6кА.Схема АВР з 2 мережевими вводами, ДЕС і двома навантаженнями, на контакторах, з керуванням від БУАВР.2С і БУАВР.ЭА.
У схемі передбачено: електричне блокування контакторів, сигналізацію стану мережевих вводів і сигналізацію роботи від ДЕС.
QF1-QF6 — автоматичні вимикачі 1А, 1п відс.С(В) 6кА.Схема АВР на максимальні струми 800 – 6300 ампер на автоматичних вимикачах серії Емах, типорозміри Е1-Е4, Е6 (виробник АВВ) з мотор-редуктором для зведення вмикальних пружин, керуванням від БУАВР.С.220.220.T, двома вводами, двома групами навантажень, із секційним вимикачем, електричним блокуванням секційного вимикача, захистом від перемикання між вводами за перевантаження або короткого замикання в навантаженні, резервуванням оперативного живлення від UPS, можливістю керування АВР в автоматичному та ручному режиміСхема АВР на максимальний струм 800/100/1250/1600 ампер на автоматичних вимикачах серії Тмах, типорозмір Т7(виробник АВВ) з електродвигуном для зведення вмикальних пружин, керуванням від БУАВР.С.220, двома вводами, двома групами навантажень, із секційним вимикачем, електричним блокуванням секційного вимикача, захистом від перемикання між вводами за перевантаження або короткого замикання в навантаженні, можливістю керування АВР в автоматичному та ручному режиміСхема АВР на автоматичних вимикачах типу ВА57-39 для трансформаторних підстанцій, з підвищеною стійкістю до перевантажень за напругою, з керуванням від БУАВР.С.220.12/24.Т, з електромагнітним приводом, двома вводами, двома групами навантажень, із секційним вимикачем, електричним блокуванням автоматичних вимикачів, захистом від перемикання між вводами за перевантаження або короткого замикання в навантаженні, можливістю керування АВР в автоматичному та ручному режимі.Приклад схеми АВР на три вводи, один з яких — електроагрегат
Схема АВР з максимальними струмами 800 – 6300 ампер на 2 вводи й 1 навантаження 1 категорії з гальванічним розділенням (з розділенням «земляних» шин)
Як силові комутувальні елементи використано автоматичні вимикачі серії Емах, типорозміри Е1-Е4, Е6 (виробник АВВ) з мотор-редуктором для зведення вмикальних пружин, керуванням від БУАВР.КИ.220.220, блокуванням від перемикання між вводами за перевантаження або короткого замикання в навантаженні, оперативним живленням від UPS, можливістю керування АВР в автоматичному та ручному режимі
