Використання адаптера живлення АП1 як безконтактного АВР оперативного живлення миттєвої дії.

Використання адаптера живлення АП1 як безконтактний АВР оперативного живлення миттєвої дії.

Пристрої АВР працюють за таким алгоритмом: за аварії* на вводі 1 основного джерела відбувається перемикання на живлення від 2 резервного джерела, за відновленні напруги первинного живлення відбувається повернення на живлення від 1 основного джерела.

В АВР на електромеханічних контактах під час перемикання між джерелами відбувається короткочасне зникнення живлення навантаження. Зникнення живлення може призвести к збою послідовності виконання програм контролерів, вимкненню самоблокувань реле і контакторів, скиданню і перезапуску реле часу тощо

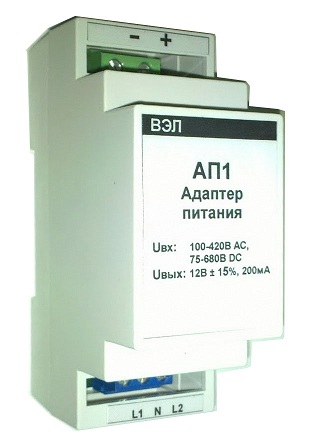

Адаптер живлення АП1 є безконтактним мікро-АВР оперативного живлення з миттєвим часом перемикання.

АП1 має 2 рівнозначних входи живлення, а також спільний вхід «N», який під'єднується до спільної нейтралі. Вихідна напруга АП1 становить 12В DC, струм навантаження – до 200мА. За наявності двох трифазних вводів, входи живлення АП1 доцільно під'єднувати к фазам різних вводів. Це забезпечить живлення навантаження за наявності напруги хоча б на одному із вводів.

Адаптер живлення АП1 призначений для живлення електронних реле та контролерів, блоків БУАВР та інших навантажень, що потребують безперебійного живлення 12В DC. Використовується також для живлення блоків БУАВР.х.х.х від силових шин 0,4 кВ трансформаторних підстанцій за робочих, перехідних і аварійних режимах роботи підстанцій

У низці випадків застосування АП1 дає змогу замінити джерело безперебійного живлення (ДБЖ, UPS). Рішення с застосуванням АП1 має у десятки разів менші габарити, масу і вартість. До того ж АП1 не має акумулятора, що потребує періодичної заміни.

*аварія – під цим розуміється: зникнення всіх трьох фаз вводу, зникнення будь-якої з фаз, вихід параметрів напруги по фазах за встановлені межі.
