Блок аварійного вимкнення (БАО)

Блок аварійного вимкнення (БАО)

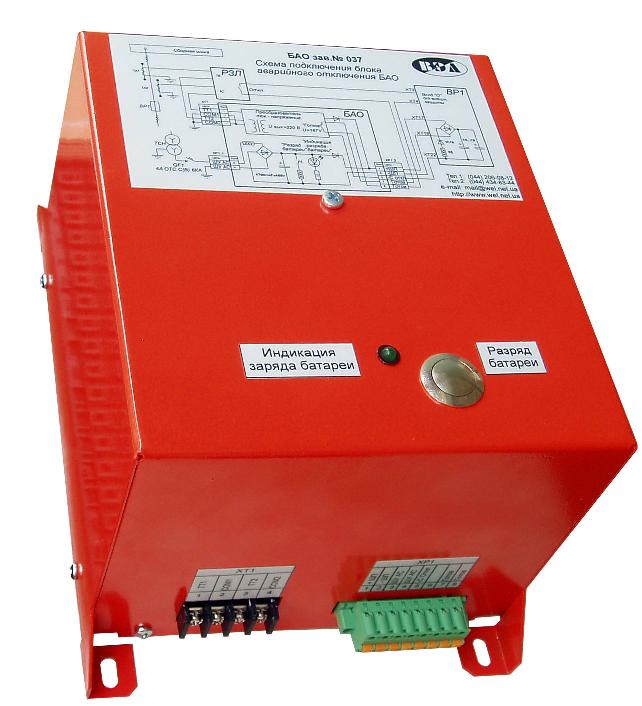

• БАО призначений для живлення вакуумних вимикачів типу ВР1 на трансформаторних підстанціях і комплектних розподільчих пристроях, що мають оперативне живлення 220В змінного або випрямленого струму.

• У штатному режимі БАО забезпечує живлення вакуумних вимикачів від трансформатора власних потреб (ТВП) або від вимірювального трансформатора типу НТМИ з обмоткою 100В із подальшим підвищенням напруги до 220В за допомогою БПН.

• За відсутності напруги оперативного живлення БАО забезпечує заряджання батареї конденсаторів і підтримання напруги, що забезпечує вимкнення вакуумного вимикача, від релейних обмоток одного або двох трансформаторів струму типу ТЛК-10, які живляться струмом відхідних ліній.
• У разі короткого замикання (КЗ) у відхідних лініях і відсутності напруги оперативного живлення, у випадку, коли короткому замиканню передував стан із відсутністю або малим струмом у відхідних лініях, БАО забезпечує швидке заряджання батареї конденсаторів вакуумних вимикачів і формування команди дозволу вимкнення. Команда дозволу вимкнення формується БАО шляхом замикання «сухих» контактів за умови накопичення енергії, достатньої для вимкнення вакуумного вимикача. Джерелом енергії для заряджання батареї конденсаторів є вторинні обмотки трансформаторів струму, що живляться струмом відхідних ліній.
