БУАВР.ЭА

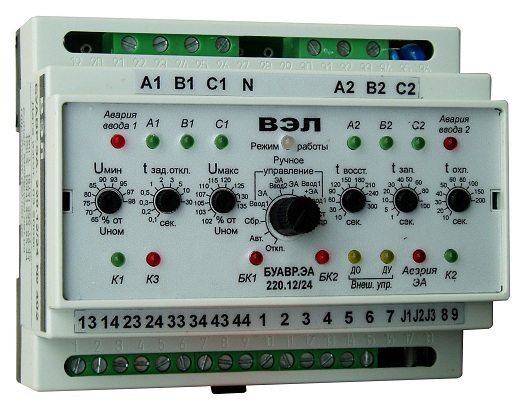

Блок керування автоматичним увімкненням резерву БУАВР.ЭА

для АВР з двома вводами й одним навантаженням. Один із вводів – електроагрегат

Призначення:

• БУАВР призначений для керування автоматичним переходом від основного джерела живлення на резервне і назад за неприпустимих відхилень напруги у фазах, асиметрії або перекосу фаз, зміни порядку чергування фаз, обривів однієї чи кількох фаз у «основній» або «резервній» мережах.

• БУАВР може застосовуватися в мережах електропостачання у складі пристроїв:
  - автоматичного увімкнення резерву (АВР);
  - аварійного увімкнення резерву.
• БУАВР забезпечує контроль стану вводів, керування магнітними пускачами, автоматичними вимикачами з мотор-приводом, індикацію стану входів і виходів, пуск, зупинку, автоматичне повторне увімкнення електроагрегата (далі ЕА).
• БУАВР виготовлено в кліматичному виконанні У категорії розміщення 2 за ДСТУ ГОСТ 15150-69 і призначено для роботи за температур від -25°С до +55°С, відносної вологості повітря до 80%, атмосферного тиску від 650 до 800 мм рт. ст.
• БУАВР призначений для експлуатації в невибухонебезпечному середовищі, що не містить газів і парів у концентраціях, які руйнують метал та ізоляцію, без насичених водяних парів і струмопровідного пилу.
• Стійкість до механічних зовнішніх впливових чинників — за ДСТУ ГОСТ 17516.1, група М6
• Допустима вібрація: діапазон частот від 1 до 35 Гц з прискоренням не більше 4м/с2.
• Живлення БУАВР здійснюється від контрольованої мережі за наявності напруги на одній із фаз будь-якого вводу.
• Під час роботи у складі АВР на автоматичних вимикачах із мотор-приводом рекомендується застосовувати додаткове джерело оперативного живлення.
• До електричних мереж 0,4 кВ БУАВР під'єднується безпосередньо.
• Під'єднання до мереж напругою 6кВ і вище потребує застосування знижувальних трансформаторів із номінальною напругою вторинної обмотки 100В (Виконання БУАВР із вхідною напругою 100В).

Керівництво з експлуатації на блок керування автоматичним увімкненням резерву БУАВР.ЭА
