ИЦ409 Комбінований індикатор потужності (щитовий ватварметр із цифровою індикацією)

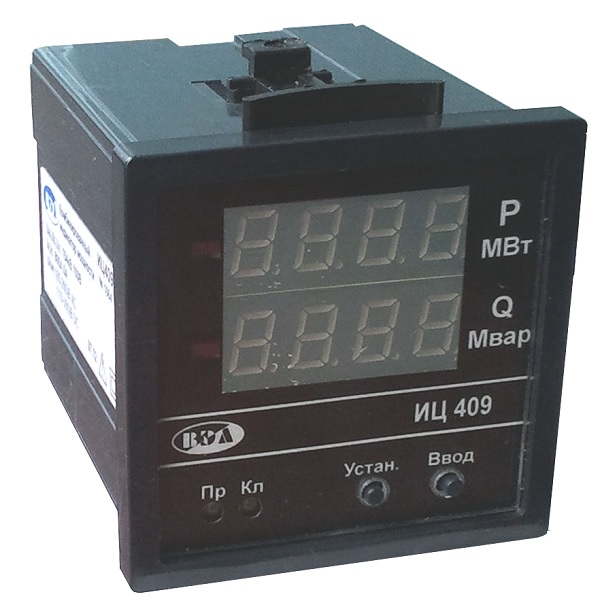

Комбінований індикатор потужності ИЦ409
(щитовий ватварметр із цифровою індикацією,
реле напрямку потужності)

Призначення та принцип роботи:

Індикатор забезпечує вимірювання активної та реактивної потужності змінного струму. Під'єднання індикатора до вимірюваної мережі через трансформатори напруги та струму.

Найменування параметра	Од. вим.	Величина
1. Номінальна напруга, що подається на вимірювальний вхід	В	100
2. Номінальний струм, що подається на вимірювальний вхід	А	5
3. Діапазон вимірюваних потужностей:	Pном; Qном	0,05…1,2
4. Межі допустимої основної похибки	%	±1,0
5. Діапазон напруг живлення: - змінного струму частотою 50-60 Гц - постійного струму	В В	85…265 110…350
6. Споживана потужність, не більше	Вт	2
7. Габаритні розміри	мм	72х72х97
8. Розмір установного отвору	мм	68х68
9. Вага, не більше	г	250
10. Діапазон робочих температур	ºС	-40 - +55
11. Ступінь захисту відповідно до EN 60529/IEC 529: - корпусу: - роз'єму:		IP 40 IP 20
