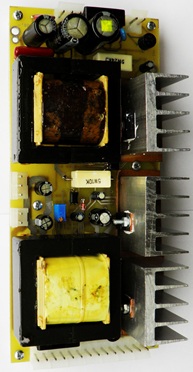

Джерело допоміжного електроживлення ИВЭ-1

Джерело допоміжного електроживлення ИВЭ-1
Сучасна радіоелектронна апаратура складається з безлічі функціональних блоків, що потребують кількох живильних напруг, електрично ізольованих від первинного джерела і одна від одної. Формування цих напруг забезпечує джерело допоміжного електроживлення, яке називають також джерелом оперативного живлення або джерелом вторинного живлення для власних потреб.
Призначення:
Джерело допоміжного електроживлення ИВЭ-1 призначене для отримання напруги змінного струму частотою 100 кГц. Подальше трансформування та фільтрація напруги підвищеної частоти дають змогу істотно зменшити масу та габаритні розміри джерел живлення низьковольтних малопотужних кіл гальванічно ізольованою напругою. Джерело живлення має також виходи на 12В і 24В постійного струму.
Технічні характеристики:
- Сумарна неперервна вихідна потужність джерела — 200Вт
- Ефективність перетворення за вихідної потужності 200Вт — не гірше 95%
- Діапазон регулювання вихідної напруги, Uном ± 5%
- Діапазон живильних напруг по входу XS1:
- від джерела постійного струму напругою (200 ... 430)В
- від джерела змінного струму частотою 50 Гц напругою 220В ± 30%
- по входу XS2:
- від джерела змінного струму частотою 50 Гц напругою 220В ± 30%
- Вихід №1, роз'єми XS4 – XS10 (рівнозначні):
- Номінальна вихідна напруга змінного струму частотою 100 кГц — 90В
- Форма вихідної напруги – двополярні прямокутні імпульси зі шпаруватістю 50%.
- Коефіцієнт заповнення вихідної напруги — 50 %
- Максимальна сумарна неперервна вихідна потужність по виходу №1 за відсутності навантаження на виходах №2 і №3 — 200Вт
- Виходи №2, №3, роз'єми XS3, XS11:
- Номінальна вихідна напруга постійного струму по виходу №2 — 12В, 24В
- Номінальна вихідна напруга постійного струму по виходу №3 — 24В
- Сумарний максимальний струм навантаження по виходах №2, №3 — 2,5А
- Поріг спрацювання захисту при перевищенні Uвих (відбувається вимкнення джерела), не більше 20% від Uном
- ИВЭ-1 має гальванічне розділення між входом і виходом.
- Схему під'єднання ИВЭ-1 показано в довідковому листку на рисунку 3
- Перетворювач виготовляється у вигляді друкованої плати
- Габаритні та приєднувальні розміри ИВЭ-1 наведено в довідковому листку на рисунку 2
- Вага перетворювача — не більше 1,0 кг
- Робоче положення – горизонтальне
- Перетворювач виготовлено в кліматичному виконанні У категорії розміщення 3.1 за ДСТУ ГОСТ 15150-69, призначено для роботи за температур від -25°С до +55°С, відносної вологості повітря до 80%, атмосферного тиску від 650 до 800 мм рт. ст.
- Перетворювач призначений для експлуатації в невибухонебезпечному середовищі, що не містить газів і парів у концентраціях, які руйнують метал та ізоляцію, без насичених водяних парів і струмопровідного пилу
- Допустима вібрація: частота від 1 до 35 Гц за прискорення 4 м/с2
- Позначення при замовленні: Джерело допоміжного електроживлення ИВЭ-1
Довідковий листок на джерело допоміжного електроживлення ИВЭ-1
