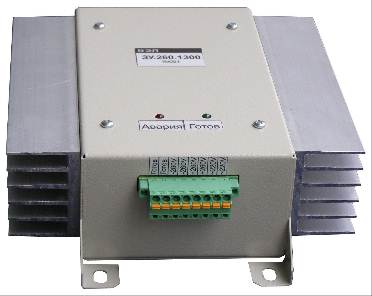

Зарядний пристрій ЗУ.240В.5А
Зарядний пристрій ЗУ.240В.5А
Призначення:
- призначено для роботи в системах автономного живлення для заряду АКБ (акумуляторної батареї).
- забезпечує дві стадії режиму заряду:
- I стадія – заряд стабілізованим струмом;
- II стадія – заряд стабілізованою напругою.
- має вбудований захист від підвищеної напруги на АКБ.
- може застосовуватися як стабілізований перетворювач напруги 220V AC у (220-280)V DC.
- виготовлено в кліматичному виконанні У категорії розміщення 3.1 за ДСТУ ГОСТ 15150-69 і призначено для роботи за температур від -25°С до +55°С, відносної вологості повітря до 80%, атмосферного тиску від 650 до 800 мм рт. ст.
- призначено для експлуатації в невибухонебезпечному середовищі, що не містить газів і парів у концентраціях, які руйнують метал та ізоляцію, без насичених водяних парів і струмопровідного пилу.
- Допустима вібрація: частота від 1 до 35 Гц за прискорення 4м/с2.
Технічні дані:
- ЗУ виготовляється у вигляді електронного модуля, поміщеного в металевий корпус.
- Ступінь захисту відповідно до ДСТУ ГОСТ 14254
- корпусу перетворювача — IP30
- роз'єму IP20
- Вага ЗУ, кг, не більше 2
- Робоче положення — ребра радіаторів мають розташовуватися вертикально.
- Живлення ЗУ здійснюється від мережі змінного струму напругою 220В +10% -15%
- Струм заряду (Iном), 5А±0,5.
- Номінальна напруга акумуляторних батарей (Uном) — 260В.
- Напруга закінчення заряду — 260В±3%.
- Струм короткого замикання не більше 10А.
- Напруга спрацювання захисту при перевищенні вихідної напруги не більше (280±5) В.
- Вихідна потужність не менше 1300 Вт.
- Потужність, споживана по колу живлення без навантаження, не більше 20 Вт.
- Міцність електричної ізоляції між корпусом та елементами схеми, а також між колами живлення й контактами реле, протягом 1 хв, В AC, 1000.
- Комутаційні параметри реле сигналізації готовності (НР контакти):
- Комутаційний ресурс для навантаження 2А, 250V АС, cos φ>0,5 — 105.
- Максимальна напруга змінного струму, що комутується вихідними контактами, — 250 В.
- Для отримання більшого максимального струму (10...20А) пристрої ЗУ.240В.5А можна вмикати паралельно.
- Цей зарядний пристрій не має гальванічного розділення між входом і виходом.
