БАП

Блок аварійного
живлення

Технічні характеристики:

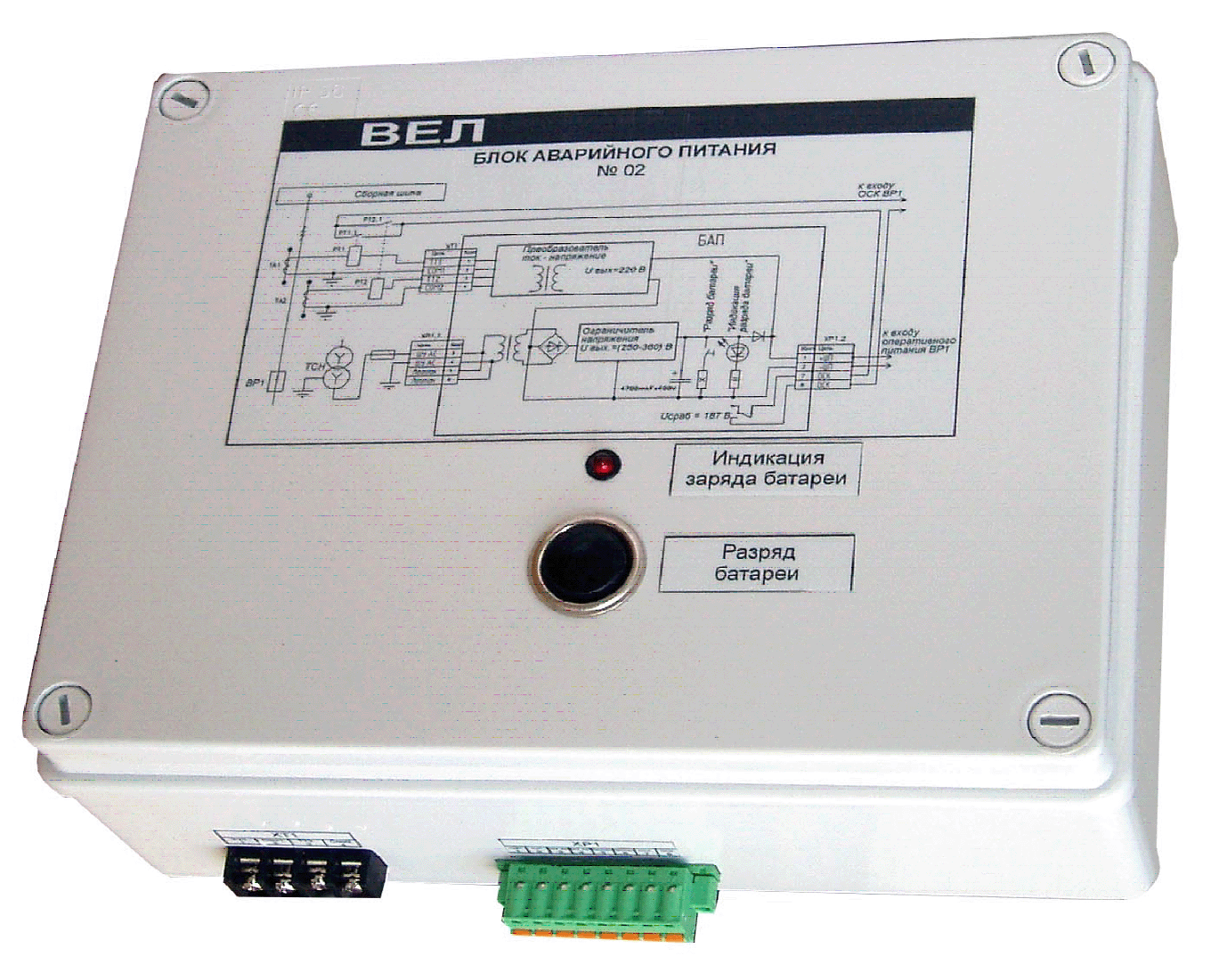

• БАП виготовляється у вигляді електронного модуля, поміщеного в пластмасовий корпус.
• Габаритні розміри наведено на рисунку 1.
• Номінальна вхідна напруга при живленні від мережі (від трансформатора власних потреб) — 220В
• Вихідна напруга постійного струму (П) за номінальної напруги мережі та під'єднаного вакуумного вимикача — 290В
• Напруга спрацювання реле, що дозволяє вимкнення, за напруги на конденсаторній батареї — 187В+2%.
• Ємність навантаження БАП, не більше 2000 мкФ
• Номінальна ємність вбудованого конденсатора, що забезпечує увімкнення вимикача при живленні від мережі — 4700 мкФ

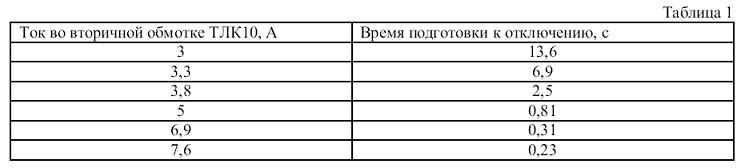

• Час підготовки до вимкнення під час заряджання батареї конденсаторів, вбудованої у вакуумний вимикач ВР1, залежно від струму в релейній обмотці трансформатора струму — відповідно до таблиці 1 (типові значення).

• Термічна стійкість по струмових входах, протягом 1 хв., А — 200
• Вага БАП, кг, не більше 2,5
