Реле контролю фаз

Призначення:Реле контролю фаз призначені для контролю стану трифазної мережі та захисту навантаження за неприпустимих відхилень напруги в одній або кількох фазах (асиметрії чи перекосу фаз), зміни порядку чергування фаз, обривів однієї або кількох фаз.

ЕЛ-11М

Відмітні особливості:

Мікропроцесорне керування, цифрове оброблення сигналу. Не потребує регулювання.
Контроль зникнення фаз, послідовності фаз.
Контроль перекосу фаз.
Контроль Umin.
Регульована затримка вимкнення за зниження напруги нижче Umin.
Наявність гістерезису при повторному увімкненні.
Індикація стану виходу на двоколірному світлодіоді.
Живиться від контрольованої мережі.
Варіанти виконання на номінальні фазні напруги 220 В і 127 В.
Гальванічно ізольовані нормально замкнений і нормально розімкнений контакти.
Комутаційний ресурс не менше 3*10⁷.
Кріплення на DIN-рейку, корпус 35 мм.

Технічні характеристики:

Споживана потужність, не більше, 4Вт
Частота мережі, (48 – 62)Гц
Робоча напруга — 380/220В
Максимальний комутований струм для резистивного навантаження — 8А
Максимальна комутована напруга змінного струму — 250В
Габаритні розміри, 86х35х60мм
Вага, не більше, 200 г
Діапазон робочих температур, (-25 – +55)°С
Температура зберігання, (-40 – +70)°С
Точність підтримання часу затримки, не гірше ±5%
Кліматична категорія УХЛ
Спосіб монтажу та спосіб приєднання зовнішніх виводів:
- для монтажу на DIN-рейку;
- під'єднання підвідних проводів за допомогою клемників.

Довідковий листок на реле контролю фаз ЕЛ11М

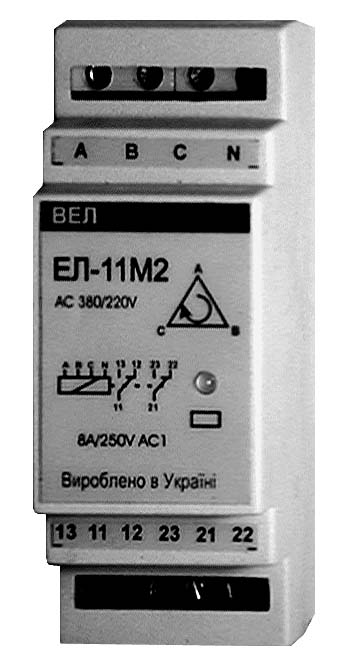

ЕЛ-11М2

Відмітні особливості:

Мікропроцесорне керування, цифрове оброблення сигналу.
Не потребує регулювання.
Контроль зникнення фази.
Контроль послідовності фаз.
Контроль перекосу фаз.
Контроль Uмін., Uмакс.
Контроль обриву нульового проводу.
Затримка вимкнення за зниження напруги нижче Uмін, вище Uмакс.
Наявність гістерезису (коефіцієнта повернення) при повторному увімкненні.
Індикація стану входу та виходу на двоколірному світлодіоді.
Живиться від контрольованої мережі.
Дві групи ізольованих перемикальних контактів
Кріплення на DIN-рейку, вузький корпус (35мм).
Можливість програмної зміни уставок за напругою, гістерезисом, часом спрацювання.

Технічні характеристики:

Схема під'єднання контрольованого кола: 3 фази з нейтраллю.
Номінальна робоча напруга 380/220В
Частота мережі, 48 - 62 Гц
Верхній поріг спрацювання — 264В
Нижній поріг спрацювання — 165В
Гістерезис, 10 В
Затримка спрацювання за Uмін, а також при обриві фази — 1с
Затримка спрацювання за Uмакс, а також повного зникнення напруги по 3 фазах — 0,15с
Затримка спрацювання при зміні порядку чергування фаз — 0,1с
Активна споживана потужність, не більше, 3Вт
Напруга ізоляції вхід-контакт, контакт-контакт — 1000В
Габаритні розміри, 90х65х35 мм
Вага, не більше, 200 г
Діапазон робочих температур, (-25 – +55)°С
Точність спрацювання за напругою не гірше ±3%
Точність відпрацювання часу затримки, не гірше ±5%
Кліматична категорія УХЛ
Ступінь захисту IP20
Спосіб монтажу та спосіб приєднання зовнішніх виводів:
для монтажу на DIN-рейку; під'єднання підвідних проводів за допомогою клемників
Затискачі для під'єднання допускають під'єднання зовнішніх провідників перерізом не менше 1,5мм2.

Довідковий листок на реле контролю фаз ЕЛ11М2
