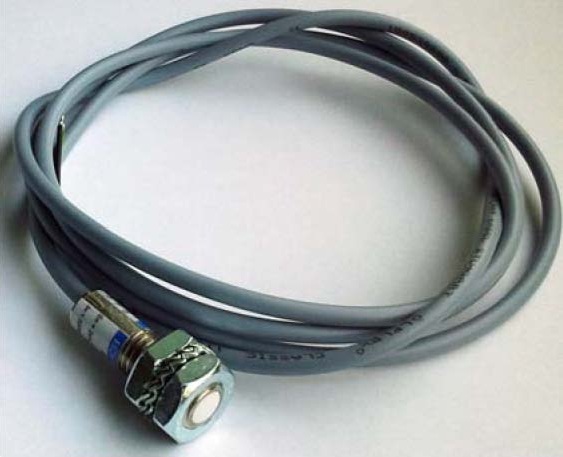

ВБИ

Вимикач Безконтактний Індуктивний

Призначення:

Виконує функцію давача зворотного зв'язку, що сигналізує про завершення елементом обладнання команди на переміщення.
Застосовується у верстатах, автоматичних лініях, обладнанні з елементами автоматики.

Відмітні особливості:

Вимикач безконтактний індуктивний (або давач положення, далі давач) приводиться в дію зовнішнім металевим елементом, наприклад сталевою пластиною, без механічного контакту давача й об'єкта.
Комутація навантаження виконується напівпровідниковим елементом.
Входячи в зону чутливості давача, об'єкт спричиняє його спрацювання, при цьому комутаційний елемент давача вмикає струм навантаження (до 500 мА).
Широкий діапазон напруг живлення.
Як навантаження давача можна використовувати вхід контролера, електронної схеми або безпосередньо обмотку реле чи контактора.
Конструкція давача забезпечує гальванічне розділення між корпусом та елементами схеми і витримує напругу до 2000 В.
Увімкнений стан давача індикується загоранням світлодіода.
Для забезпечення роботи в екстремальних умовах давач зібрано в корпусі з латуні та герметизовано компаундом.
Давач відповідає вимогам ДСТУ ГОСТ 26430.
Монтується в отвір діаметром 14,5 мм і фіксується за допомогою гайок.
Під час роботи з об'єктами з різних металів відстань спрацювання може зменшуватися. Для попередніх розрахунків можна використовувати такі поправкові коефіцієнти (відносно інструментальної сталі):
-нержавка сталь 0,8
-ніхром 0,9
-латунь, алюміній 0,5
-мідь 0,48
