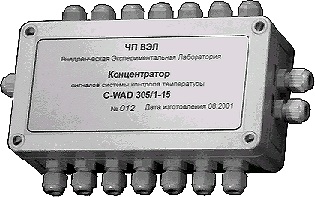

C-WAD305/2-15

С–WAD305/2-15

Багатоканальний вимірювач температури

Призначення:

• Багатоканальний вимірювач температур С–WAD305/2-15 (далі Концентратор) призначений для застосування в системах багатоточкового автоматичного контролю температури різних технологічних процесів.
• Передавання інформації про виміряні значення температури здійснюється каналом RS485 на відстань до 200 м.
• Як давач температури використовуються термочутливі елементи на основі кремнієвого p-n переходу.
• Допускає використання як 15-канального модуля аналогового (дискретного) введення сигналів напруги, струму.

Технічні характеристики:

• Діапазони вимірюваних температур, межі допустимих основних зведених похибок, роздільні здатності Концентратора наведено в таблиці 1 відповідного pdf-файла.
• Інтервал часу між вимірюваннями — не менше 5 секунд.
• Живлення напругою постійного струму (12–27) вольт або змінним струмом напругою (9–20) вольт, (50 ± 1) Гц.
• Споживана потужність, не більше 2,5 Вт.
• Габаритні розміри 230 х 140 х 60 мм.
• Маса 0,5 кг.
• Концентратор контролює до 15 давачів температури (далі ДТ).
• Концентратор запам'ятовує та передає в систему верхнього рівня дані про результати контролю всіх під'єднаних до нього давачів температури.
• Передавання результатів контролю від Концентратора до системи верхнього рівня забезпечує вбудований інтерфейс зв'язку RS 485, напівдуплекс.
• Пристрій адресації Концентратора дає змогу під'єднувати в систему до 30 Концентраторів до однієї лінії зв'язку.
• Гальванічне розділення 2000 В.
• Ступінь захисту Концентратора по корпусу на під'єднання зовнішніх зв'язків відповідає IP-66 за EN 60529/IEC 529.

Довідковий листок на концентратор у форматі PDF 186 kB
